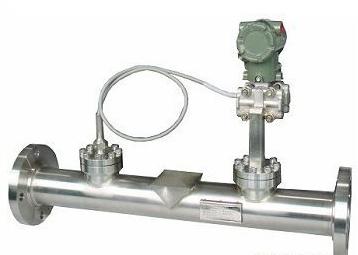

JK-LX楔形流量計

　　產 品 說 明 ：

　　JK-LX楔形流量計是差壓式流量測量?jī)x表它可以在高粘度、低雷諾數(雷諾數>500即可使用)的流體情況下進行高精度的流量測量;在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。

　　JK-LX楔形流量計具有流量系數、非線性誤差、溫度變化、密度變化等參數的修正功能;測量精度可達0.5%;可具有現場顯示和標準電流信號(4~20mA DC)輸出，可方便地用于自動控制系統或與計算機聯網，進行流量或其他參數的自動調節和控制。

　　楔形流量計主要用于高粘度(重油、渣油、柴油、機油等)、工業煤氣(焦?fàn)t煤氣、高爐煤氣、發生爐煤氣、城市煤氣)、氫氣、氮?dú)?、空氣、水蒸汽、污水液體等介質的流量測量。這種流量計結構簡單、無可動部件，不易被流體磨損，工作性能穩定、可靠，使用壽命長;它的測量元件及取壓裝置結構特殊，流體通過時不形成滯留或堵塞，壓力損失較小，是在雷諾數較低的情況下進行高精度流量測量的理想選擇。

　　產品介紹：JK-LX楔形流量計是八十年代開始開始逐步走向?qū)嵱玫囊环N新型流量計，其檢測件是一個V字形楔塊(又稱楔形節流件)，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。

　　主要特點：

　　1、 重復性好、 度高，經標定的楔形流量計，精度達0.5 級。

　　2、 具有自清潔能力，無滯流區。

　　3 、耐磨損、壽命長、可靠性高。

　　4 、 壓損比孔板小。

　　5 、一體型結構，現場安裝無需按裝導壓管路，直接與管道進行螺紋或法蘭連接。施工省時省力，維護方便。

　　主要特點：

　　1、特別適合于高粘度、低雷諾數、帶懸浮顆?；驓馀莸慕橘|(zhì)測量;

　　2、測量精度不受流體介質介電常數等特性的影響和限制;

　　3、楔形件結構設計特殊，有導流作用，防堵塞;

　　4、具有流體粘度變化、溫度變化、密度變化等補償功能;

　　5、抗振動、抗沖擊、抗臟污、抗腐蝕、防爆;

　　6、具有雙向流量測量功能;

　　7、測量精度高;

　　8、 結構簡單、牢固、高可靠性，安裝方便，運行維護費用低;

　　9、無運動部件，無磨損，長期使用時不需要重新標定;

　　主要技術參數：

　　1、 測量精度： ±0.5%～±1.0%

　　2、長期運行精度：0.2%F.S/Y

　　3、 流速：0.01m/s

　　4、使用壽命：可長達十年以上

　　5、量 程 比：≥10：1

　　6、雷諾數系數使用范圍：下限300，上限達1×106以上

　　7、測量液體粘度上限：500MPa·S

　　8、工作壓力范圍：-0.1~60MPa

　　9、工作溫度范圍：-50~560℃

　　JK-LX楔形流量計安裝注意事項：

　　1、一般楔形流量傳感器附有前后測量管，可在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時，流體應自上而下流動。測量液體時應注意使差壓變送器能翻遍地排除氣泡以免引起儀表零點漂移。

　　2、傳感器上下游側應配置直管段，管道內壁應光滑、清潔、無附著物，只管段長度如表。

　　3、水平安裝時，楔式差壓元件應與管道中心線成90度。對于垂直安裝，由于取壓點之間輕微的靜壓影響必須注意差壓變送器調零。

　　結構形式：

　　楔形流量計按其組裝方式分為一體型和分離型，按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接，按其取壓方式分為普通取壓、法蘭密封取壓等結構。
