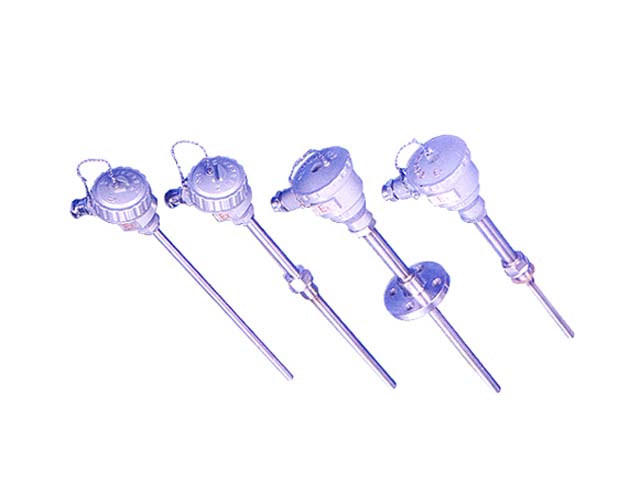

隔爆熱電偶

　　產品名稱：隔爆熱電偶

　　產 品 說 明 ：

　　工業用隔爆熱電偶作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。

　　我廠生產的化工專用隔爆熱電偶產品防爆性能按 頒布的“爆炸性環境用防爆電器設備”標準設計制造，熱電特性符合國際IEC標準，并經 儀器儀表防爆安全監督站測試合格.

　　隔爆熱電偶的結構、原理與裝配方式基本相同，主要區別是隔爆產品接線盒(外殼)在設計上采用高強度鋁合金壓鑄而成，并具有足夠的內部空間，壁厚和機械強度，橡膠密封圈的熱穩定性均符合 防爆標準。所以當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散--傳爆。只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。

　　普通隔爆熱電偶概要

　　按符合國際IEC標準的 防爆規格GB3836設計。

　　采用兩腔式隔爆結構，更換測溫元件簡便，使用安全可靠。

　　防爆標志dⅡBT4，適用于ⅡB級以下，引燃溫度T4以上，含爆炸氣體場所的溫度測量。

　　鎧裝防爆熱電偶概要

　　保護管與測量元件為分離式結構，可快速更換測溫元件，進行不停機搶修。

　　保護管形式和材料多樣，可滿足高壓，高溫和強腐蝕介質的測溫需要。

　　測溫芯與保護管底采用彈簧壓緊，既減小熱慣性又提高了防震性能。

　　采用鎧裝元件，耐壓、抗震，工作穩定可靠。

　　防爆標志dⅡBT4，iaⅡCT4，適用于Ⅱ級以下，引燃溫度T4以上，含爆炸性氣體場合的溫度測量。

　　工作原理

　　防爆熱電偶是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。

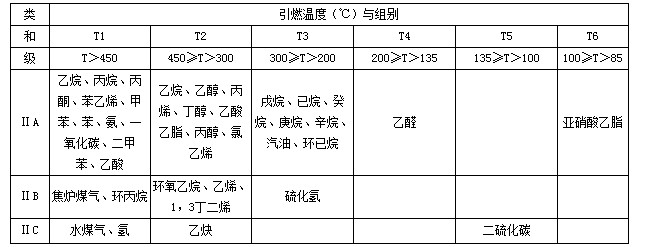

　　爆炸性混合物分級分組舉例
