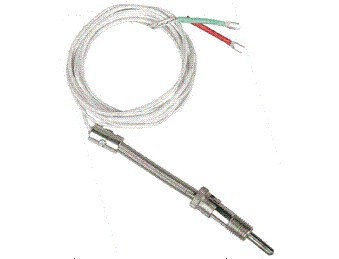

WRET-01、WRNT-01型壓簧式熱電偶

產 品 說 明 ：

詳細介紹

WRET-01、WRNT-01型壓簧式熱電偶通過壓簧將熱電偶端部與被測物的表面緊貼,以提高測量的可靠性和準確性。壓簧式熱電偶與顯示儀表等配套使用，可直接測量0~400℃范圍內的溫度。壓簧式熱電偶帶有軟性延長導線，可以自由彎曲，具有熱響應時間小，使用方便等特點,適用于塑料擠 出機、輕紡、食品等工業。

●結構原理

WRET-01型壓簧式熱電偶的作用原理，分度特性及允許偏差，參比端(冷接點)溫度補償, 以及與

顯示測量儀表的聯接方法均與一般熱電偶相同。

WRET-01型壓簧式熱電偶的結構如圖所示,由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。

●安裝方法

WRET-01型壓簧式熱電偶的安裝方法如圖,所示,固定安裝在被測物體上面，先將連接螺栓擰緊在被測

物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘， 擰上鎖緊卡套。

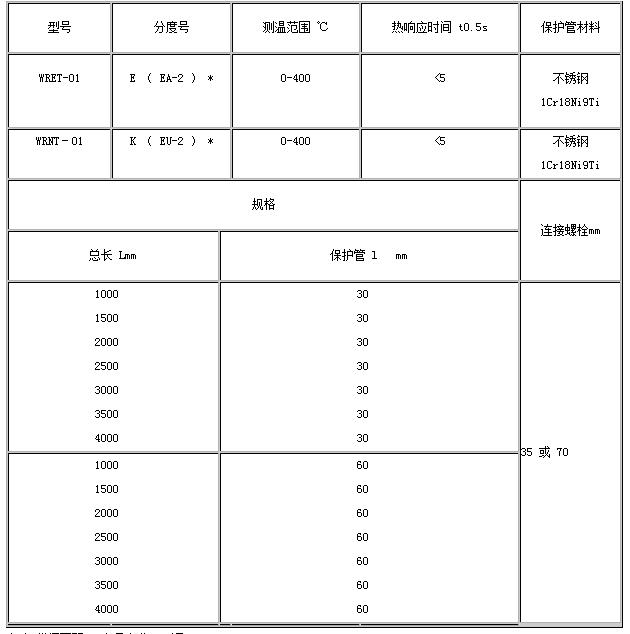

●型號規格

注:訂貨須寫明:1)產品名稱及型號

2)總和置深

3)分度號打“*”表示特殊規格訂貨
