WSSX系列電接點雙金屬溫度計
產 品 說 明 ：
應用
WSSX系列電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。直接測量各種生產過程中-80～500℃范圍內體、蒸汽和氣體介質溫度。
特點
· 現場顯示溫度，直觀方便;
· 具有自動切斷電源和報警功能;
· 安全可靠，使用壽命長;
· 多種結構形式，可滿足不同要求。
工作原理
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點或斷開的同時，使電路中的繼電器動作，從而自動控制及報警。
主要技術參數
· 產品執行標準：JB/T8803-1998 GB3836-83
· 標度盤公稱直徑：100
· 精度等級：(1.0)，1.5
· 熱響應時間：≤40S
· 防護等級：IP55
· 正常工作大氣條件：溫度-25～+55℃，相對濕度≤85%
· 設定點誤差：設定點誤差應不超過基本誤差限的1.5倍。
· 切換差：切換差應不超過基本誤差限的1.5倍。
· 切換重復性：切換重復性極限范圍不大于基本誤差限 值的1/2。
電氣參數
| 額定功率VA | 工作電壓V | 允許電流 |
| 10 | 220 a.c | 0.7A |
| 24 d.c |
選型編碼
型號命名方法
| WSS | 雙金屬溫度計 | ||||||||||||
| X | 電接點結構 | ||||||||||||
| 表盤公稱直徑 | -4 | Φ100 | |||||||||||
| 表盤形式 | 0 | 軸向（直型） | |||||||||||
| 1 | 徑向（角型） | ||||||||||||
| 8 | 萬向（可調角型） | ||||||||||||
| 安裝固定形式 | 0 | 無固定裝置 | |||||||||||
| 1 | 可動外螺紋 | ||||||||||||
| 2 | 可動內螺紋 | ||||||||||||
| 3 | 固定螺紋 | ||||||||||||
| 4 | 固定法蘭 | ||||||||||||
| 5 | 卡套螺紋 | ||||||||||||
| 6 | 卡套法蘭 | ||||||||||||
| 保護形式 | M | 上下限 | |||||||||||
| N | 雙上限 | ||||||||||||
| P | 雙下限 | ||||||||||||
備注：
選型須知：請?zhí)峁┬吞枴⒈肀P直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。
選型舉例：萬向型，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm
WSSX-481， 0～400℃，L=450， M27×2，1.5級

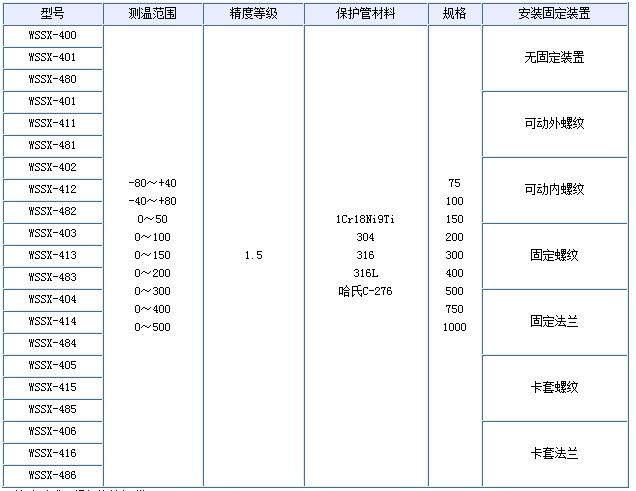

型號及規格
備注：特殊形式可根據協議訂貨。
電接點雙金屬溫度計電接點接線方式
