WSS系列熱套式雙金屬溫度計

產 品 說 明 ：

應用

WSS系列熱套式雙金屬溫度計是雙金屬溫度計配合各式安裝套管，滿足不同壓力等級要求。可以直接測量各種過程中的-80～+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。

技術參數

·標度盤公稱直徑：100、150

·精度等級：(1.0)，1.5

·熱響應時間：≤40S

·防護等級：IP55

·連接尺寸：M20×1.5，NPT1/2

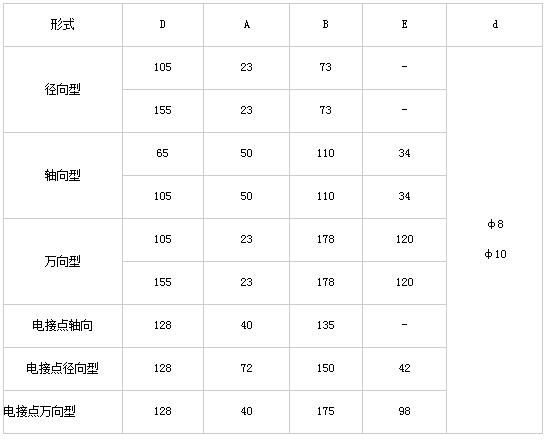

外形及尺寸

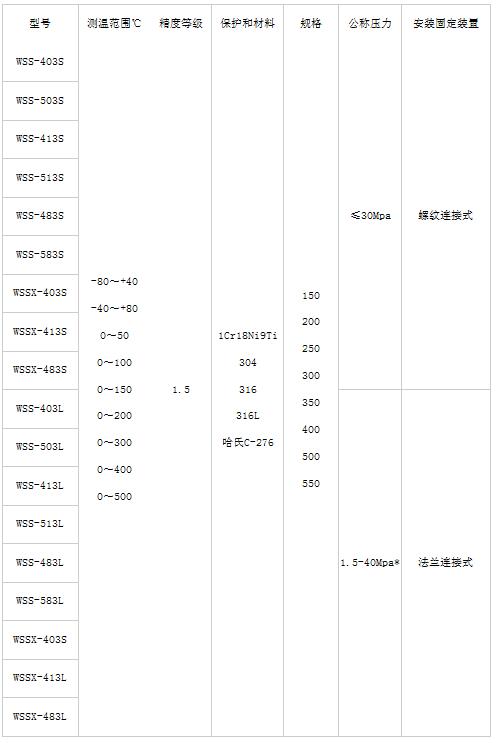

型號及規格

★：1)可配各式安裝套管，熱安裝套管形式詳見TK07.01;

2)保護管其余材質根據協議訂貨;

3)打“*”表示公稱壓力根據法蘭壓力等級而定，詳見TK04.01

選型須知

1)型號

2)精度等級

3)測溫范圍

4)安裝固定形式

5)熱安裝套管形式

6)插入長度

例A：熱套式雙金屬溫度計，測溫范圍0-400℃，熱安裝套管TH01F，插入長300mm，WSS-83TH01F，0-400℃，L=300
