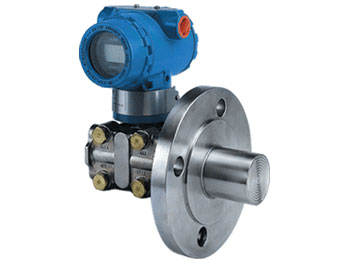

JK1151/3351LT法蘭式液位變送器
JK1151/3351LT法蘭式液位變送器
產 品 說 明 ：
JK-1151/3351LT法蘭式液位變送器的安裝法蘭標準按ADSI，法蘭有3〞、4〞規格，法蘭等級為150LB(2.5MPa)、300LB。
如用戶采用GB9116-88S標準，則DN=80、100、PN=2MPa請注
明。
●測量范圍
差壓：0-6.2-690KPa
靜壓：2.5MPa
●選型表
| JK1151/3351LT | 法蘭式液位變送器( 工作壓力2.5MPa) | ||||||||||
| 4 | 0-4～40KPa | ||||||||||
| 5 | 0-40～250KPa | ||||||||||
| 6 | 0-0.16～1.0MPa | ||||||||||
| 代碼 | 輸出 | ||||||||||
| E | 非智能型（4-20mA輸出） | ||||||||||
| S | 智能式（HART協議） | ||||||||||
| 代碼 | 公稱直徑尺寸 | 插入筒長度 | 高壓側隔膜片材料 | ||||||||
| A0 | 80 | 平 | 316LSST | ||||||||
| A2 | 80 | 50 | 316LSST | ||||||||
| A4 | 80 | 100 | 316LSST | ||||||||
| A6 | 80 | 150 | 316LSST | ||||||||
| B0 | 100 | 平 | 316LSST | ||||||||
| B2 | 100 | 50 | 316LSST | ||||||||
| B4 | 100 | 100 | 316LSST | ||||||||
| B6 | 100 | 150 | 316LSST | ||||||||
| C0 | 80 | 平 | 哈氏C-276 | ||||||||
| C2 | 80 | 50 | 哈氏C-276 | ||||||||
| C4 | 80 | 100 | 哈氏C-276 | ||||||||
| C6 | 80 | 150 | 哈氏C-276 | ||||||||
| D0 | 100 | 平 | 哈氏C-276 | ||||||||
| D2 | 100 | 50 | 哈氏C-276 | ||||||||
| D4 | 100 | 100 | 哈氏C-276 | ||||||||
| D6 | 100 | 150 | 哈氏C-276 | ||||||||
| E0 | 80 | 平 | 鉭 | ||||||||
| F0 | 100 | 平 | 鉭 | ||||||||
| 代碼 | 安裝法蘭 | ||||||||||
| A | 3〞150lb | 碳鋼鍍鋅 | |||||||||
| B | 4〞150lb | ||||||||||
| C | 3〞300lb | ||||||||||
| D | ?4〞300lb | ||||||||||
| 代碼 | 結 構 材 料 | ||||||||||
| 法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | ||||||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 | |||||||
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | ||||||||
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | ||||||||
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | ||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||||||
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | ||||||||
| 代碼 | |||||||||||
| M1 | |||||||||||
| M2 | |||||||||||
| M3 | |||||||||||
| C0 | |||||||||||
| C1 | |||||||||||
| C2 | |||||||||||
| d | |||||||||||
| i | |||||||||||
